Ruční nízkozdvižný paletizační vozík LHM230

BT Lifter je univerzální ruční paletový vozík, vhodný pro přepravu nákladu ve všech typech aplikací. Nosnost zdvihu je 2300 kg. Vozík BT Lifter je k dispozici v mnoha variantách a s různým volitelným vybavením. Standardní verze je kryta zárukou po celou dobu životnosti stroje.



Technické údajeLHM230LHM300 3)
Jmenovitá nosnostkg23003000
Hmotnostkg63105
Řídící kolečkammø 175 x 60ø 175 x 60
Kolečka vidlí, jednoduché/dvojkolečkommø 85 x 100/ ø 85 x 75—/ ø 85 x 75
Síla pro pumpování, nominální hodnotakg34—
Tažná sílakg191)—

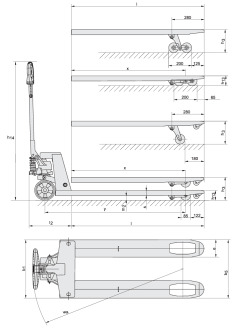

- Klikněte na nákres pro detail -
Rozměry, mmLHM230LHM300 3)
xVzdálenost přední osy od čela vidlic985985
yRozvor12101210
h13Výška spuštěných vidlic8585
h3Výška zdvihu200200
h14Výška rukojeti v neutrální poloze12201220
l2Délka vozíku včetně upínací desky365365
b1Šířka šasi520/685 2)520/685 2)
sSíla vidlice4545
eŠíř ka vidlice156175
lDélka vidlic800/910/1000/1070/
1150/1220 2)		800/910/1000/1070/
1150/1220 2)
b5Šířka přes vidlice520/685 2)520/685 2)
m2Světlost nad podlahou uprostřed rozvoru4040
AstŠířka uličky, mm
Rozměr palety 800x1200 mm		17561756
WaPoloměr otáčení13921392
Hodnoty pro I = 1150 mm, nylonová kolečka
1) Se jmenovitou nosností na hladkých, suchých betonových podlahách
2) Jiné délky a šířky vidlic na přání
3) Pro tento model neplatí doživotní záruka.


Ruční nízkozdvižný paletizační vozík LHM230PRO LIFTER

Nejtěžší částí manipulace s paletovým vozíkem je jeho rozjetí. Se systémem BT Pro Lifter udělá vozík první krůček sám. Ruční paletový vozík s nákladem 2300 kg potřebuje k uvedení do pohybu počáteční sílu 45 kg. S BT Pro Lifter dochází ke snížení této hodnoty na 15 kg.


Technické údajeLHM230P
Jmenovitá nosnostkg2300
Hmotnostkg75
Řídící kolečkammø 175 x 60
Kolečka vidlí, jednoduché/dvojkolečkommø 85 x 100/ ø 85 x 75
Síla pro pumpování, nominální hodnotakg34
Tažná sílakg22 1)

- Klikněte na nákres pro detail -
Rozměry, mmLHM230P
xVzdálenost přední osy od čela vidlic985
yRozvor1210
h13Výška spuštěných vidlic85
h3Výška zdvihu200
h14Výška rukojeti v neutrální poloze1220
l2Délka vozíku včetně upínací desky425
b1Šířka šasi520/685 2)
sSíla vidlice45
eŠířka vidlice156
lDélka vidlic800/910/1000/1070/1150/1220 2)
b5Šířka přes vidlice520/685 2)
m2Světlost nad podlahou uprostřed rozvoru40
AstŠířka uličky, min.
Rozměr palety 800x1200 mm		1825
WaPoloměr otáčení1410
Hodnoty pro I = 1150 mm, powerthane kolečka
1) Se jmenovitou nosností na hladkých, suchých betonových podlahách
2) Jiné délky a šířky vidlic na přání


Ruční nízkozdvižný paletizační vozík s akumulátorovým zdvihem a pojezdem LWE130

BT Minimover je malý a šikovný paletový vozík s 5-ti bodovou koncepcí kontaktu s podlahou a s vestavěnou nabíječkou. Je určený pro horizontální přepravu palet v lehkých a méně náročných aplikacích. Představuje ideální krok od ručního paletového vozíku výše.


Technické údajeLWE130
Jmenovitá nosnostkg1300 / 3000 lbs*
Vyložení těžiště nákladumm600
Hmotnost bez bateriekg200
Maximální osové zatížení hnacího kola,
bez/se jmenovitou zátěží		kg175 / 570
Maximální osové zatížení vodících koleček,
bez/se jmenovitou zátěží		kg2 x 30 / 2 x 24
Max. osové zatížení vidlicových koleček,
bez/se jmenovitou zátěží		kg18+18 / 496+496
Vodící kolečka, polyuretanmmø 100 x 40
Vidlicová kolečka, jednoduchá, polyurethanmmø 85 / ø 75*
Hnací kolo, Vulkollanmmø 250 x 60
Rychlost pojezdu, bez/se jmenovitou zátěžíkm/h5,5 / 4
Rychlost zdvihu bez/se jmenovitou zátěžím/s0,07 / 0,04
Rychlost spouštění bez/se jmenovitou zátěžím/s0,04 / 0,04
Stoupavost bez/se jmenovitou zátěží%10 / 5
Provozní/parkovací brzda Elektromagnetická
Hnací motor/Max. doba jízdy (S2 60´)kW0,5
Motor zdvihu/účinnost (S3 10%)kW1,2
Způsob řízení Řídící ojí
Ovládání rychlosti/počet kroků Tranzistorové, plynulé
Rozsah řízení°208

- Klikněte na nákres pro detail -
Rozměry, mmLWE130
xVzdálenost konec vidlic-střed, kolečko,
přizvednuté vídlice (l=1150/1070*)		937 / 840*
yRozvor kol při zvednutých/spuštěných vidlicích
(l=1150)		1199, 1252 / 1100*, 1168*
h3Výška zdvihu205 / 195*
h14Výška rukojeti v neutrální poloze1270
h13Výška spuštěných vidlic85 / 75*
b1Šířka šasi700
l2Délka vozíku včetně upínací desky420
eŠířka vidlice156
lDélka vidlic900, 1000, 1150 / 910*, 1070*, 1220*
b5Šířka přes vidlice450 / 520 / 685
m1Světlost nad podlahou48
AstŠířka uličky, min.
Rozměr palety 800x1200 mm		1873 / 1820*
WaPoloměr otáčení1410 / 1328*
* = K dispozici pouze na severoamerickém trhu
Výrobce si vyhrazuje právo změny nepodstatných parametrů bez předchozího upozornění.
Výkon a rozměry vozíku představují jmenovité hodnoty, které se mohou lišit v rámci tolerancí.
Veškeré výše uvedené údaje odpovídají VDI 2198.
